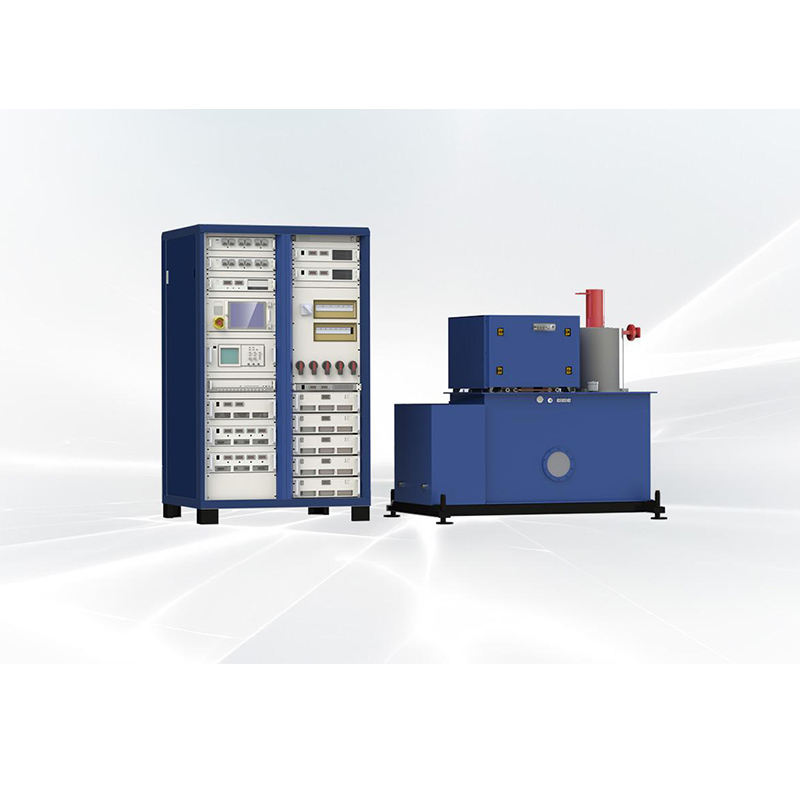

Modulator PS 2000 Serie Halbleitermodulator

Der Modulator der Serie PS 2000 ist ein Festkörpermodulator, ein Hochspannungs-Impulsnetzteil mit vollständig auf Halbleitertechnik basierender Schalttechnologie und Impulstransformator mit hohem Übersetzungsverhältnis. Er dient zum Ansteuern von Impulsmodulationsröhren und findet Anwendung in der medizinischen Strahlentherapie, der industriellen zerstörungsfreien Prüfung, in Bestrahlungsbeschleunigern und weiteren Bereichen.

Hauptmerkmale

● Wellenformkorrekturtechnologie: Bei Änderungen der Lastimpedanz kann die Hochspannungsausgangswellenform korrigiert werden, um den Anforderungen der Benutzeranwendung gerecht zu werden.
● Schneller Zündschutz und hohe Zündbeständigkeit

● Hohe Zuverlässigkeit: basierend auf einzigartiger Pulsmodulationstechnologie, exzellentem Systemdesign und strenger Qualitätskontrolle

● Funktionale Modularität und Rasterung: Die Halbleitermodulatoren und Optionen der Modulator-Serie PS 2000 sind mit Netzwerksteuerung und funktionaler Modularität ausgestattet und lassen sich daher einfach gemäß den Benutzeranforderungen montieren, debuggen und warten. Sie erfüllen benutzerspezifische Anforderungen.
● Geringe Wartungskosten

Die wichtigsten Parameter

Eingang	Hauptstromversorgung: 3-phasig Wechselstrom 360–420 V, 50/60 Hz	Steuerstromversorgung: AC 200–240 V, 50/60 Hz
Ausgabe	Impulsspannung: 50 kV bis 150 kV	Impulsstrom: 50 A ~ 100 A
	Maximale Impulsleistung: 15 MW	Maximale Durchschnittsleistung: 120 kW
	Instabilität der Impulsspannungsamplitude;	Genauigkeit der Spannungsregelung: 0,1 %
	Impulsbreite: 5 μs~16 μS (Einstellschritt 0,1 μs)	Anstiegszeit: ＜ 1 μ S (typisch)
	Sinkzeit: ＜ 1 μ S (typisch)	Maximale Überschwingung: ＜ 3% (typisch)
	Flacher Top-Drop: ＜ 2% (typisch)	Wiederholfrequenz: 1 Hz ~ 1000 Hz (Einstellschritt: 1 Hz)
	Maximales Arbeitsverhältnis: 0,80 %	Glühstromversorgung: gemäß den Anforderungen des Benutzers (Konstantstromspannung)
	Heizleistungsinstabilität: ＜0,5 %
Andere	Optionen: Stromversorgung für Elektronenkanone, Stromversorgung für Titanpumpe, Stromversorgung für Abtastung, Stromversorgung für Fokussierung, Stromversorgung für Nachführung, Stromversorgung für magnetische Vorspannung, AFC, Online-Überwachungssystem usw.
Andere	Kühlmodus: Wasserkühlung	Abmessungen: individuell an die Kundenanforderungen angepasst
Hinweis: Das Produkt wird kontinuierlich weiterentwickelt und seine Leistung verbessert sich stetig. Diese Parameterbeschreibung dient lediglich als Referenz.
